配有多管束煙氣發生器的排熱利用型溴化鋰吸收式制冷機的附圖說明

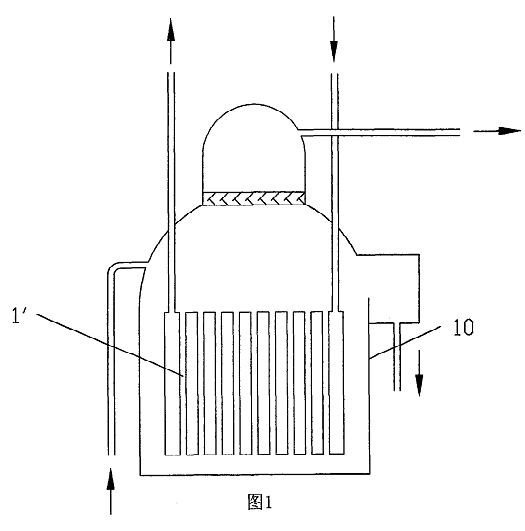

圖1為以往用于排熱利用型溴化鋰吸收式制冷機的煙氣發生器的結構示意圖。

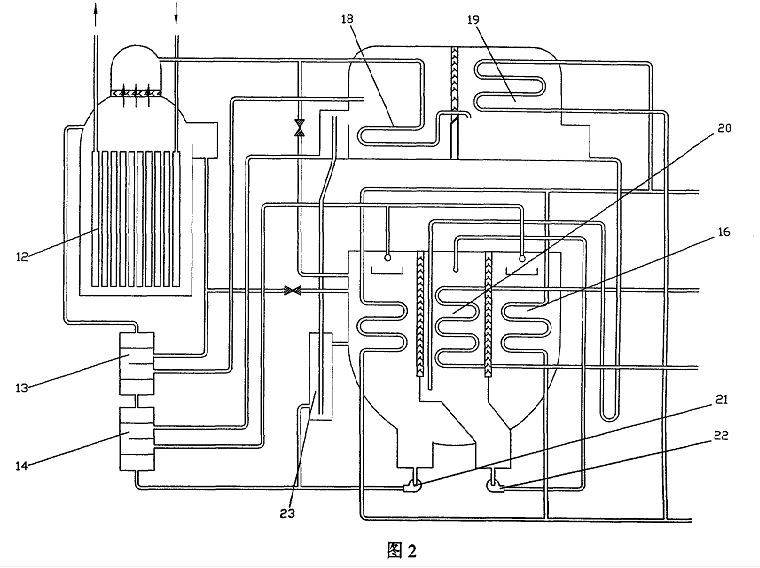

圖2為配置圖所示煙氣發生器的煙氣型溴化鋰吸收式冷熱水機組的結構示意圖。

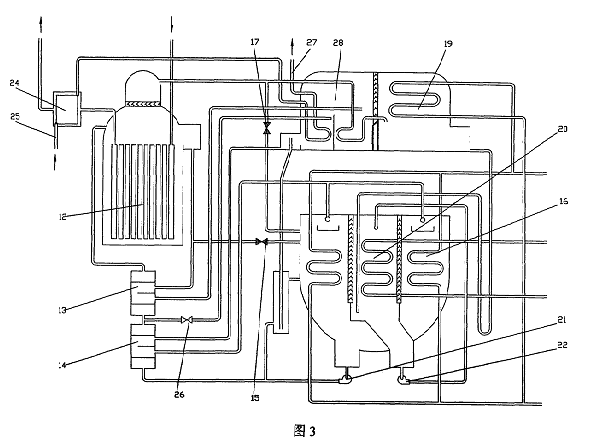

圖3為配置圖1所示煙氣發生器的煙氣熱水型溴化鋰吸收式冷熱水機組的結構示意圖。

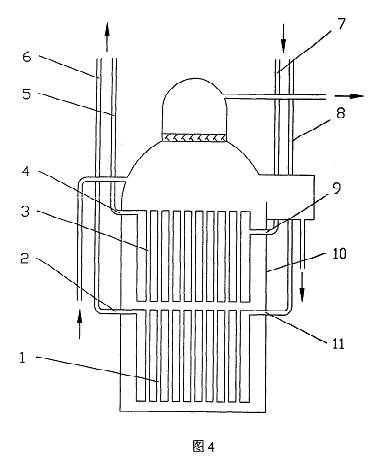

圖4為本實用新型采用的雙管束煙氣發生器的實施例一結構示意圖。

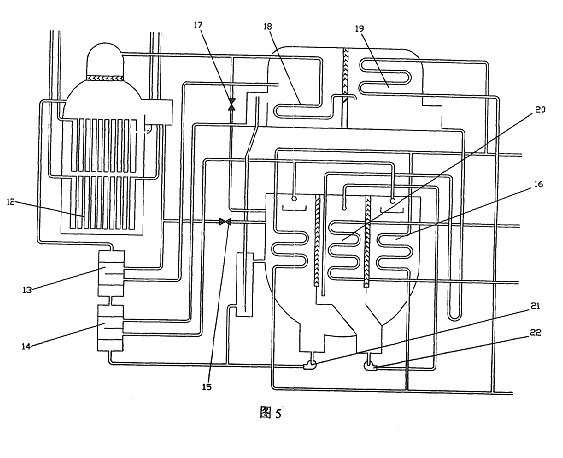

圖5為配置圖4所示煙氣發生器的煙氣型溴化鋰吸收式冷熱水機組的結構示意圖。

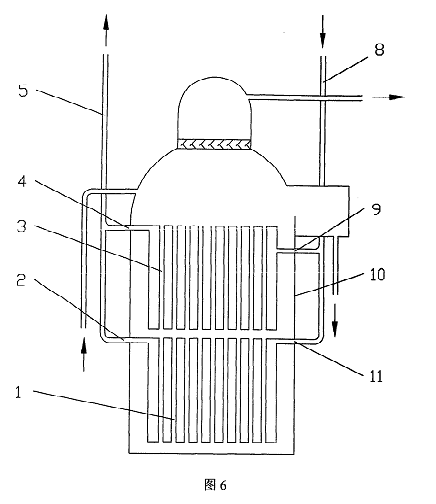

圖6為本實用新型采用的雙管束煙氣發生器的實施例二結構示意圖。
圖中：煙氣換熱管束I1、出煙道Ⅰ2、煙氣換熱管束Ⅱ3、出煙道Ⅱ4、煙氣出口連接管Ⅱ5、煙氣出口連接管Ⅰ6、煙氣進口連接管Ⅱ7、煙氣進口連接管Ⅰ8、進煙道Ⅱ9、筒體10、進煙道I11、煙氣型高壓發生器12、高溫?zé)峤粨Q器13、低溫?zé)峤粨Q器14、溶液切換閥15、吸收器16、蒸汽切換閥17、低壓發牛器18、冷凝器19、蒸發器20、溶液泵21、冷劑泵22、自動熔晶管23、煙氣熱水換熱器24、熱水進口管25、溶液調節閥26、熱水m口管27、復合型低壓發牛器28、煙氣換熱管束1’ 。
